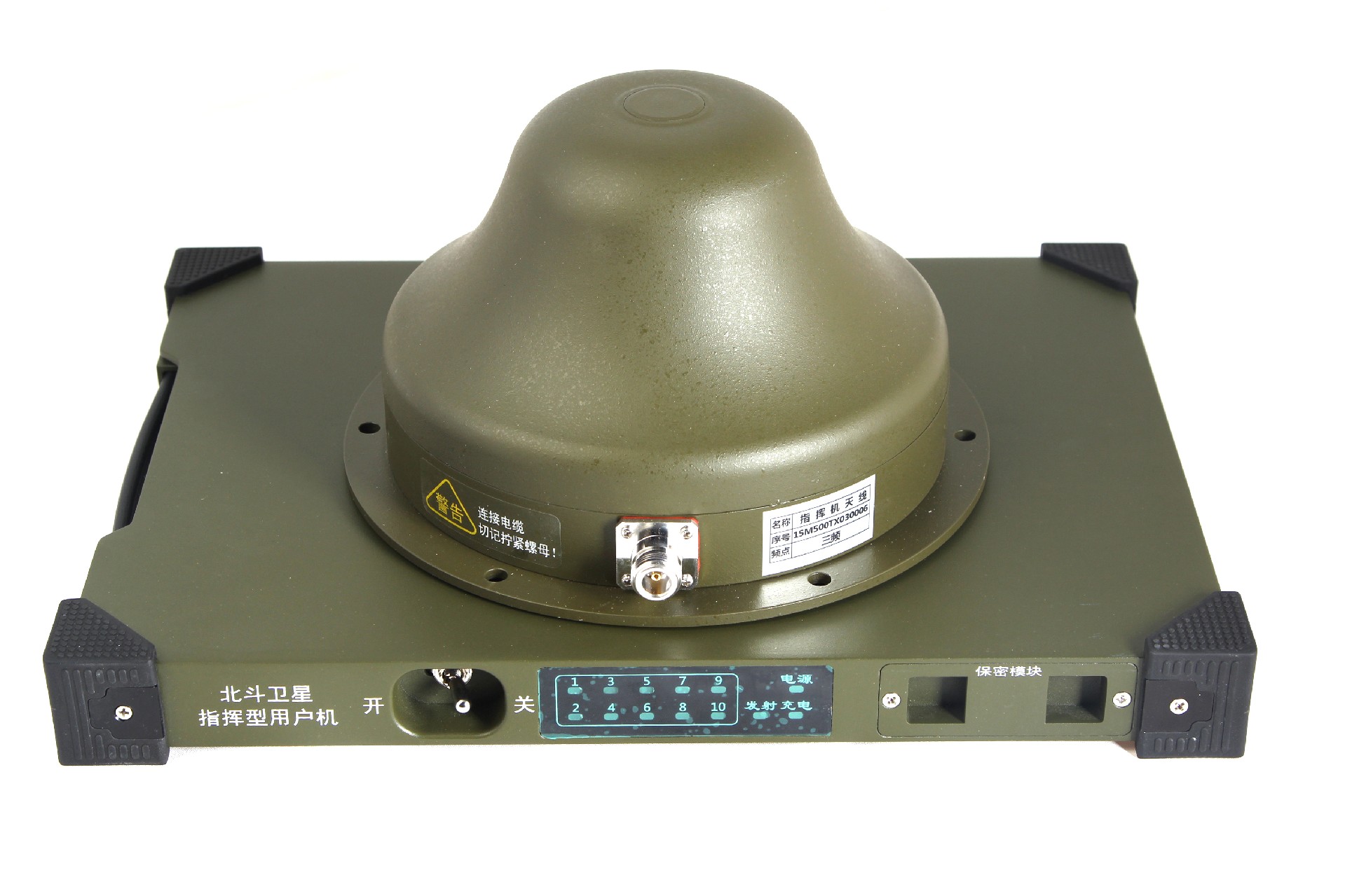

北斗指揮型用戶機（TYZ100/200）可實現基于北斗系統的連續實時導航、定位、測速、授時以及短報文通信和位置報告等功能?？芍苯优c各類北斗終端構成上下級隸屬關系。具備指揮、監收及通播等功能。適用于固定指揮所、移動指揮所、方艙等多種場合。通過在顯示控制終端上的人機交互軟件，來完成用戶機的各項應用。
主要特點：
1、全向高靈敏度快速信號捕獲
2、定位精度高，定位成功率大于等于99%
3、軟件化全數字接收機信號處理技術
4、先進的多星信號接收處理技術
5、優化的軟硬件分割策略和完善的一體化設計技術
6、支持多種數據通信協議，外設兼容性好
7、先進的防震、防水和抗惡劣條件設計
8、可靠性高、電磁兼容特性優良
9、人性化、規范化人機交互界面設計
技術參數:
序號 | 指標 | ||
1 | RNSS性能 | 接收頻率 | BDS B1頻點 GPS L1頻點 |
2 | 定位精度 | 水平精度：≤10米（95%，PDOP≤4）； 高程精度：≤10米（95%，PDOP≤4）。 | |
3 | 測速精度 | 測速精度：≤0.2m/s（95%）。 | |
4 | 捕獲靈敏度 | ≤-148dBm | |
5 | 跟蹤靈敏度 | ≤-156dBm | |
6 | 首次定位時間 | 冷啟動≤45s；熱啟動≤5s。 | |
7 | 定位更新率 | 1Hz（默認），*大10Hz | |
8 | *大高度 | 18000米 | |
9 | *大速度 | 515m/s | |
10 | *大加速度 | 4g | |
11 | 協議 | NMEA0183 | |
12 | RDSS性能 | 接收與發射頻率 | 接收信號頻率：2491.75MHz； 發射信號頻率：1615.68MHz。 |
13 | 接收靈敏度 | ≤-127.6dBm | |
14 | 接收通道數 | 接收通道數：10個。 | |
15 | 首次捕獲時間 | 首次捕獲時間≤10s（95%）。 | |
16 | 失鎖再捕時間 | 失鎖再捕時間≤2s。 | |
17 | 發射信號功率 | 10dBW（外接10W有源天線模塊）。 | |
18 | 定位成功率 | 定位成功率：100%（微波暗室環境）。 | |
19 | 通信成功率 | 通信成功率：100%（微波暗室環境）。 | |
20 | 下屬用戶數 | 100-200 | |
21 | 協議 | 支持標準4.0或2.1協議 | |
22 | 物理指標 | 主機尺寸（L×W×H） | 408mm×308mm×40mm |
23 | 天線尺寸 | Φ190mm×134mm | |
24 | 射頻電纜尺寸 | 標配30米 | |
25 | 直流電源 | DC24V/5A | |
26 | 待機功耗 | ≤5W | |
27 | 發射峰值功耗 | ≤50W | |
28 | 工作溫度 | -20~+65℃ | |
29 | 存儲溫度 | -40~+85℃ | |
